ABB IRB 6750 S 215/3.90

Dettagli robot

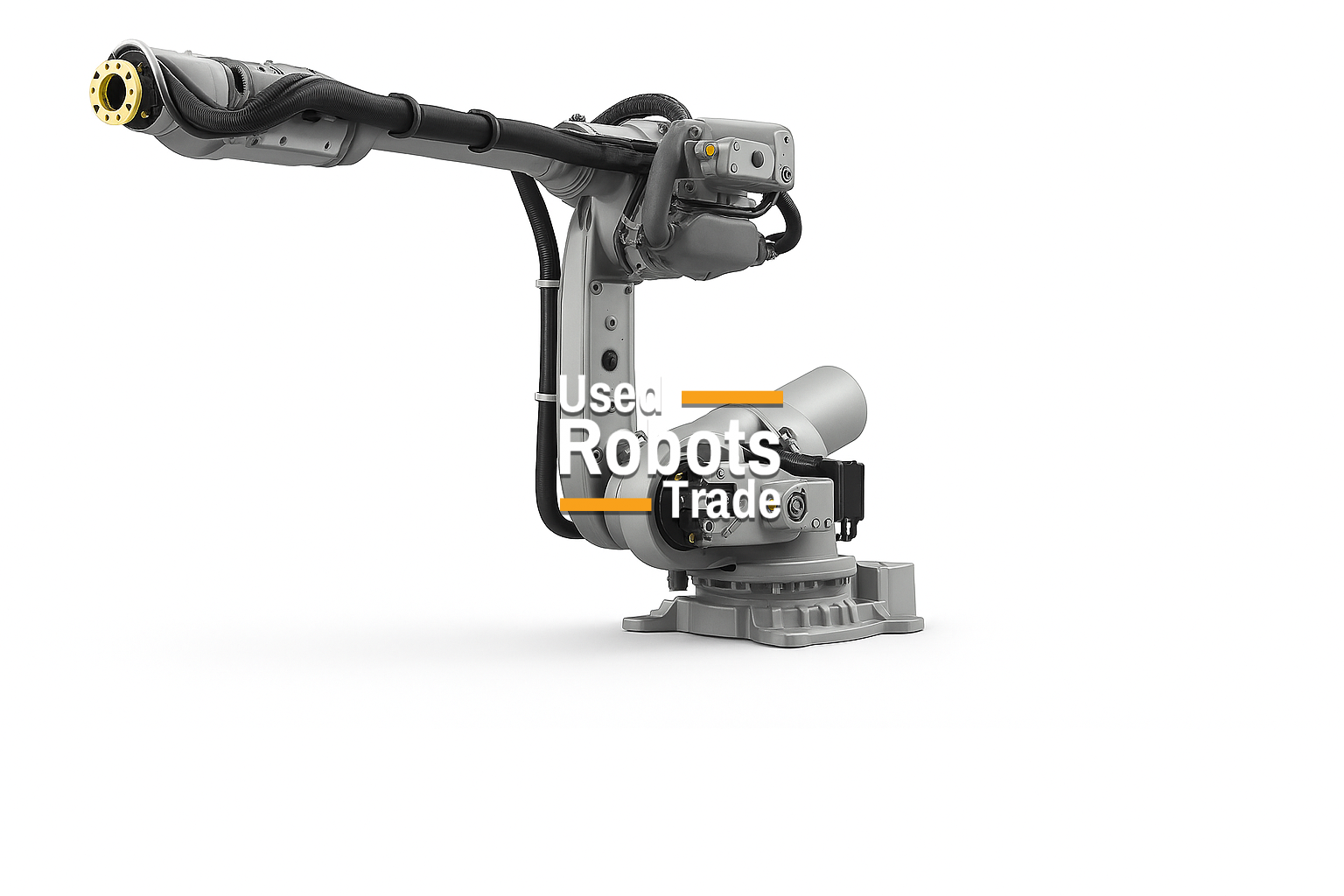

L' ABB IRB 6750 S‑215/3.90 è un robot industriale a 6 assi per impieghi gravosi , sviluppato nella configurazione Shelf (S) per applicazioni che richiedono una portata molto elevata, un'alta capacità di carico utile e il montaggio in alto o lateralmente . Questa versione è ideale per grandi layout di produzione dove la massima ottimizzazione dello spazio a terra e un'ampia copertura operativa sono fondamentali.

Con un carico utile massimo di 215 kg e uno sbraccio eccezionale di 3.900 mm , l'IRB 6750 S‑215/3.90 offre uno dei più ampi spazi di lavoro nella gamma di robot ABB . La sua struttura meccanica rinforzata e la geometria ottimizzata del braccio garantiscono elevata rigidità, fluidità di movimento e precisione di posizionamento stabile , anche in caso di utilizzo a sbraccio estremo e cicli di lavoro intensi e continui.

Grazie al controller ABB IRC5 , il robot beneficia delle tecnologie di movimento avanzate di ABB, come TrueMove™ e QuickMove™ , che garantiscono un controllo preciso della traiettoria, la sincronizzazione dei movimenti degli assi e tempi di ciclo ottimizzati, nonostante il difficile rapporto carico utile/portata. Il design con montaggio a scaffale consente la movimentazione di componenti di grandi dimensioni dall'alto o lateralmente , rendendolo ideale per carrozzerie, grandi linee di pressatura e manipolazione di strutture di grandi dimensioni .

L' ABB IRB 6750 S‑215/3.90 è la soluzione ottimale per i produttori che necessitano di automazione a lunghissimo raggio e con carichi pesanti, unitamente a una comprovata affidabilità industriale .

Applicazioni Robot

• Stampaggio
• Carico e scarico dei pezzi
• Lavorazione
• Manipolazione di parti
• Lucidatura
• Saldatura ad arco
• Saldatura a punti
• Pallettizzazione
• Misurazione
• Taglio laser
• Saldatura laser Nd-Yag
• Incollaggio - Incollaggio adesivo
• Assemblaggio di parti

DATI TECNICI – ABB IRB 6750 S‑215/3.90

• Tipo di robot: robot industriale articolato a 6 assi per carichi pesanti (versione a scaffale)
• Carico utile massimo: 215 kg
• Portata massima: 3.900 mm
• Ripetibilità: ±0,06 mm
• Numero di assi: 6
• Peso del robot: circa 3.000 kg
• Grado di protezione: IP54 (grado di protezione superiore disponibile a seconda della configurazione)
• Controllore: ABB IRC5
• Controllo del movimento: tecnologie ABB QuickMove™ e TrueMove™
• Tipo di installazione: montaggio su mensola / a soffitto o laterale

APPLICAZIONI TIPICHE

• Gestione della scocca (BIW) automobilistica
• Linee di pressatura e di trasferimento lunghe
• Manipolazione di grandi strutture e telai
• Automazione di fonderia e colata
• Pallettizzazione di componenti di grandi dimensioni
• Sistemi di trasferimento industriale pesante
• Layout di produzione con rigidi vincoli di spazio.
