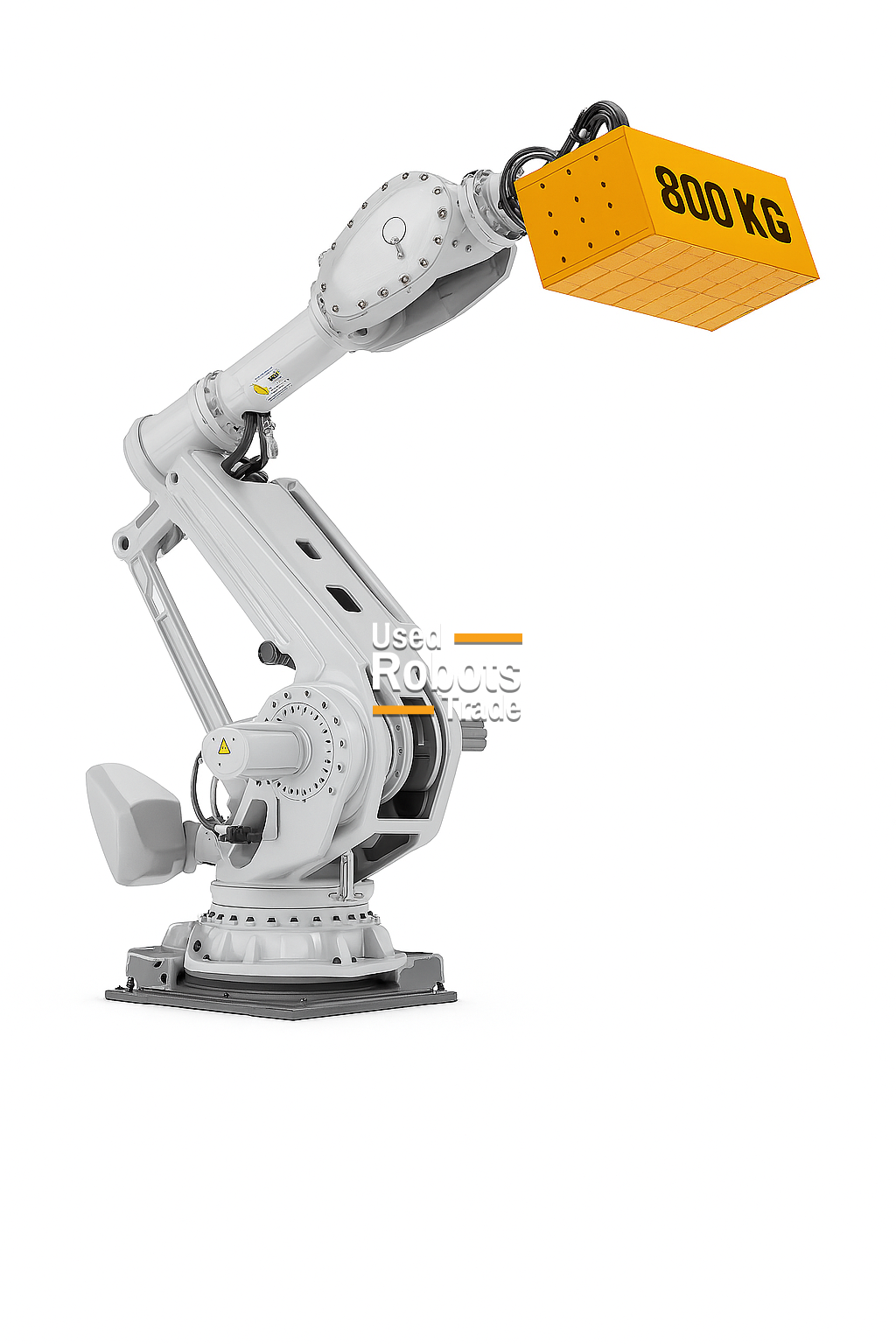

ABB IRB 8700 550/4.20 COPERCHIO
Dettagli robot
L' ABB IRB 8700‑550/4.20 LID è un robot industriale a 6 assi ultra-pesante di nuova generazione , progettato per offrire una movimentazione di carichi molto elevata combinata con una portata eccezionale, rigidità e affidabilità a lungo termine . Come parte della serie di punta IRB 8700 di ABB, questo robot è specificamente progettato per ambienti di automazione industriale estremi in cui sia la portata che la capacità di sollevamento sono fattori prestazionali critici .
Dotato di tecnologia LID (Load Integrated Drive) , l'IRB 8700 integra l'azionamento principale direttamente nella base del robot. Questa architettura avanzata riduce significativamente i componenti esterni, migliora la distribuzione del carico, minimizza le sollecitazioni meccaniche e aumenta la robustezza complessiva del sistema, rendendolo ideale per cicli di lavoro continui ed estremi .
Con una portata massima di 550 kg e uno sbraccio extra-lungo di 4.200 mm , l'IRB 8700-550/4.20 LID è ideale per la movimentazione di componenti estremamente grandi e pesanti su aree di lavoro molto ampie . Le applicazioni tipiche includono la movimentazione di sottoscocca e scocca di autoveicoli, l'automazione di linee di presse, la movimentazione di stampi, il carico di macchinari pesanti, l'assemblaggio di grandi strutture e i sistemi di trasferimento a lungo raggio . Il suo sistema di bracci estremamente rigido e la base rinforzata garantiscono un movimento fluido, un'eccellente precisione di traiettoria e un posizionamento stabile , anche in condizioni di carico e sbraccio massimi.
Grazie al controller ABB IRC5 , il robot sfrutta appieno le tecnologie di movimento avanzate di ABB, come TrueMove™ e QuickMove™ , garantendo un controllo preciso della traiettoria, movimenti sincronizzati degli assi e tempi di ciclo ottimizzati, nonostante carichi e sbracci estremi. L'IRB 8700-550/4.20 LID offre massima operatività, manutenzione semplificata, ingombro ridotto e un costo totale di proprietà inferiore nella sua classe di carico.
Il sistema ABB IRB 8700‑550/4.20 LID è la soluzione ideale per i produttori che desiderano automatizzare la movimentazione di carichi estremamente elevati e raggiungere distanze notevoli, avvalendosi della tecnologia ABB all'avanguardia .
Applicazioni Robot
- Stampaggio
- Carico e scarico dei pezzi
- Lavorazione
- Manipolazione di parti
- Lucidatura
- Saldatura ad arco
- Saldatura a punti
- Pallettizzazione
- Misurazione
- Taglio laser
- Saldatura laser Nd-Yag
- Incollaggio - Incollaggio adesivo
- Assemblaggio di parti
- Saldatura a punti
- Taglio al plasma
DATI TECNICI – ABB IRB 8700‑550/4.20 LID
- Tipo di robot: robot industriale articolato a 6 assi per carichi ultra-pesanti
- Tecnologia di azionamento: LID – Azionamento integrato nel carico
- Carico utile massimo: 550 kg
- Portata massima: 4.200 mm
- Ripetibilità: ±0,1 mm
- Numero di assi: 6
- Peso del robot: circa 5.200–5.500 kg
- Grado di protezione: IP54 (grado di protezione superiore disponibile a seconda della configurazione)
- Controllore: ABB IRC5
- Controllo del movimento: tecnologie ABB QuickMove™ e TrueMove™
- Opzioni di installazione: montaggio a pavimento con base rinforzata per carichi pesanti; configurazione compatta del coperchio
APPLICAZIONI TIPICHE
- movimentazione del sottoscocca e della scocca dei veicoli
- Linee di pressatura e di trasferimento lunghe
- Manipolazione di stampi e matrici
- Carico e scarico di macchinari pesanti
- Manipolazione di componenti strutturali di grandi dimensioni
- Automazione di fonderia, forgiatura e formatura dei metalli
- Sistemi di assemblaggio e logistica industriale per carichi estremamente pesanti
