ABB IRB 8700 800/3.50 COPERCHIO

Dettagli robot

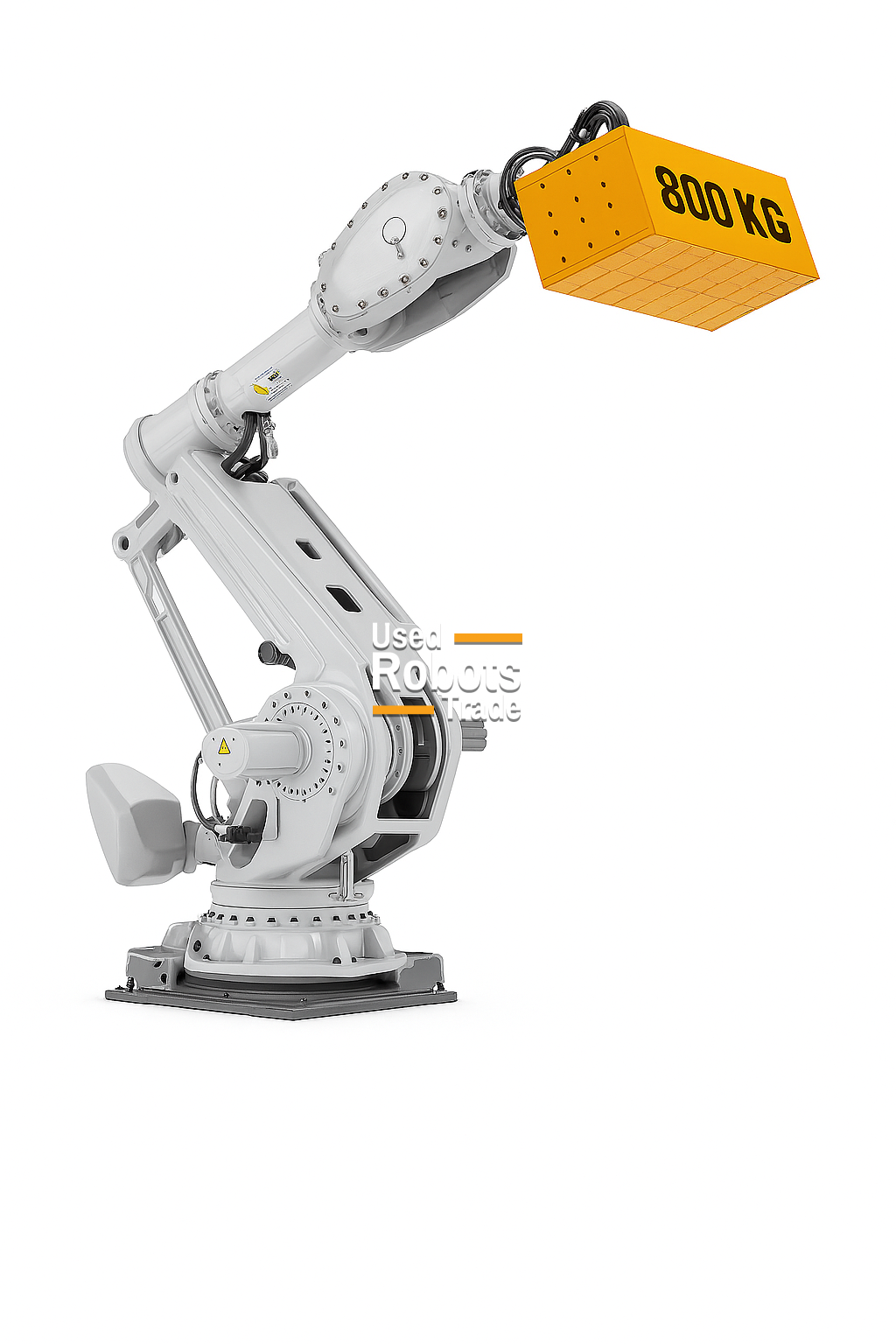

L' ABB IRB 8700‑800/3.50 LID è un robot industriale a 6 assi di nuova generazione, ultra-pesante , progettato per gestire carichi estremi con la massima precisione, rigidità e affidabilità . Come parte della serie di punta IRB 8700 di ABB, questo robot rappresenta il massimo livello di prestazioni nell'automazione industriale pesante .

Grazie alla tecnologia LID (Load Integrated Drive) , il robot integra il sistema di azionamento principale direttamente nella base, riducendo significativamente i componenti esterni, migliorando la distribuzione del carico e aumentando l'efficienza e la robustezza complessive del sistema. Questa architettura è specificamente ottimizzata per carichi utili molto elevati e cicli di lavoro intensi e continui .

Grazie a una capacità di carico massima eccezionale di 800 kg e a uno sbraccio esteso di 3.500 mm , l'IRB 8700‑800/3.50 LID è ideale per la movimentazione di componenti estremamente grandi e pesanti , tra cui strutture sottoscocca per autoveicoli, automazione di reparti di stampaggio, movimentazione di stampi e matrici, carico di macchinari pesanti e grandi assemblaggi strutturali . Il suo braccio estremamente rigido e la base rinforzata garantiscono un movimento fluido, una stabilità di posizionamento superiore e una precisione ripetibile , anche sotto i carichi più pesanti.

Grazie al controller ABB IRC5 , il robot sfrutta appieno le tecnologie di movimento avanzate di ABB, come TrueMove™ e QuickMove™ , consentendo un controllo preciso della traiettoria, la sincronizzazione dei movimenti degli assi e tempi di ciclo ottimizzati anche in condizioni di carico estreme. L'IRB 8700‑800/3.50 LID offre la massima operatività, una manutenzione ridotta e il costo totale di proprietà più basso nella sua categoria di carico .

L' ABB IRB 8700‑800/3.50 LID è la soluzione ideale per i produttori che cercano la massima capacità di carico, una portata estesa e prestazioni di automazione all'avanguardia .

Applicazioni Robot

• Stampaggio
• Carico e scarico dei pezzi
• Lavorazione
• Manipolazione di parti
• Lucidatura
• Saldatura ad arco
• Saldatura a punti
• Pallettizzazione
• Misurazione
• Taglio laser
• Saldatura laser Nd-Yag
• Incollaggio - Incollaggio adesivo
• Assemblaggio di parti

DATI TECNICI – ABB IRB 8700‑800/3.50 COPERCHIO

• Tipo di robot: robot industriale articolato a 6 assi per carichi ultra-pesanti
• Tecnologia di azionamento: LID – Azionamento integrato nel carico
• Carico utile massimo: 800 kg
• Portata massima: 3.500 mm
• Ripetibilità: ±0,1 mm (tipica per robot con carichi utili estremi)
• Numero di assi: 6
• Peso del robot: circa 5.200–5.500 kg
• Grado di protezione: IP54 (grado di protezione superiore disponibile a seconda della configurazione)
• Controllore: ABB IRC5
• Controllo del movimento: tecnologie ABB QuickMove™ e TrueMove™
• Opzioni di installazione: montaggio a pavimento con base rinforzata per carichi pesanti; configurazione compatta del coperchio

APPLICAZIONI TIPICHE

• movimentazione del sottoscocca e della scocca dei veicoli
• Automazione dell'asservimento e del trasferimento delle presse
• Manipolazione di stampi e matrici
• Carico e scarico di macchinari pesanti
• Manipolazione di componenti strutturali di grandi dimensioni
• Automazione di fonderia, forgiatura e formatura dei metalli
• Linee di assemblaggio e trasferimento industriali estremamente pesanti
