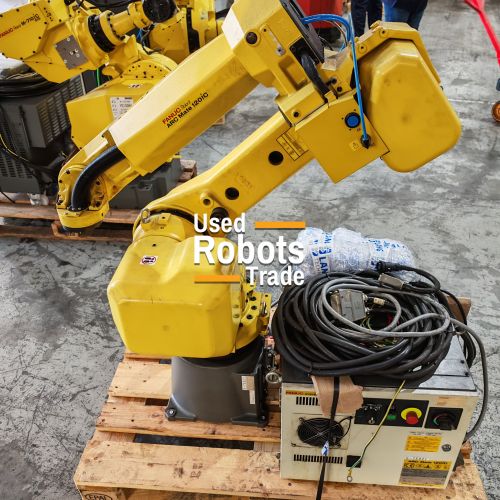

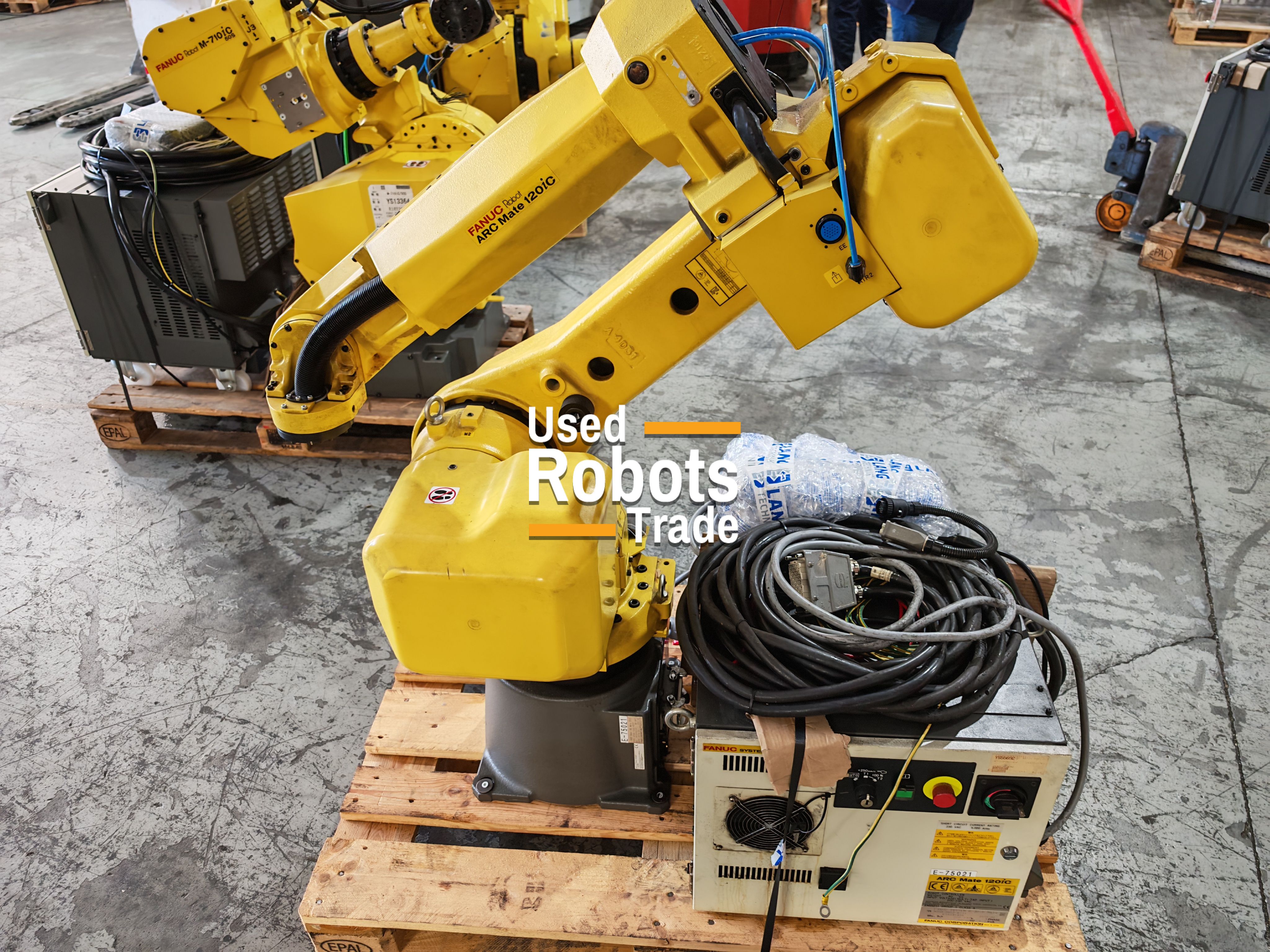

Fanuc ARCMAte 120iC R30iB Plus
Dettagli robot
Il FANUC ARC Mate 120iC è un robot industriale a 6 assi ad alte prestazioni, progettato specificamente per applicazioni di saldatura ad arco , nonché per attività di automazione rapide e di precisione. La sua struttura compatta, la cinematica ottimizzata e l'elevata ripetibilità lo rendono la soluzione ideale per celle di produzione ad alta densità e ambienti industriali esigenti.
Abbinato al controller FANUC R‑30iB Plus , l'ARC Mate 120iC offre un'eccellente produttività, un controllo preciso del movimento e una facile integrazione nel sistema.
Design compatto e prestazioni elevate
L'ARC Mate 120iC presenta un design meccanico sottile e leggero che riduce al minimo le interferenze con dispositivi di fissaggio, posizionatori e apparecchiature periferiche. Il polso cavo del robot, con instradamento dei cavi completamente interno, protegge tubi flessibili e cablaggi, migliorando l'affidabilità, riducendo l'usura e minimizzando le esigenze di manutenzione.
Principali vantaggi:
- Elevata precisione e ripetibilità del percorso
- Movimenti rapidi e fluidi per tempi di ciclo ottimizzati.
- Ingombro ridotto per celle salvaspazio
- Design ottimizzato per ambienti di saldatura ad arco robotizzata.
Applicazioni ideali
Il FANUC ARC Mate 120iC è ideale per un'ampia gamma di applicazioni industriali, tra cui:
- Saldatura ad arco MIG, MAG e TIG
- Gestione e posizionamento dei componenti
- Carico e scarico delle macchine
- Operazioni di assemblaggio leggero
- Automazione industriale di alta precisione
La sua versatilità lo rende adatto a settori quali la produzione automobilistica, la lavorazione dei metalli, l'industria in generale e gli ambienti di produzione in serie.
Controller per robot FANUC R-30iB Plus
Il FANUC R‑30iB Plus è un controllore di nuova generazione progettato per migliorare la produttività, la precisione, la sicurezza e la facilità d'uso . Grazie all'hardware integrato avanzato e all'accesso a oltre 250 funzioni software , garantisce prestazioni di controllo superiori e flessibilità di sistema.
Caratteristiche principali del controller:
- iPendant avanzato con display ad alta risoluzione e interfaccia grafica intuitiva.
- Controllo migliorato di velocità, accelerazione e temporizzazione dei segnali.
- Supporto migliorato per i sistemi di visione robotica
- Disponibile in diverse dimensioni di armadietti per ottimizzare lo spazio a pavimento.
- PMC (Programmable Machine Control) integrato per il controllo indipendente dei dispositivi periferici.
Il modello R‑30iB Plus consente una perfetta integrazione sia nelle celle a singolo robot che nei sistemi di produzione multi-robot .
La combinazione del robot FANUC ARC Mate 120iC e del controller R‑30iB Plus offre una soluzione robusta, scalabile e collaudata per la saldatura robotizzata e l'automazione industriale . Garantisce una qualità di processo costante, tempi di ciclo ridotti e un controllo preciso su operazioni complesse.
Una scelta affidabile per i produttori che cercano prestazioni elevate, l'affidabilità FANUC e un'efficienza di automazione a lungo termine .
Applicazioni Robot
| Tipo di robot | Robot industriale articolato a 6 assi |
| Controllore | FANUC R-30iB Plus |
| Applicazione principale | Saldatura ad arco, automazione ad alta velocità |
| Posizioni di montaggio | Pavimento, invertito, angolo |
| Massa di robot | ~250 kg |
| Parametro | Valore |
|---|---|
| Carico utile massimo | 20 kg |
| Massima estensione orizzontale | 1.811 mm |
| Struttura | Braccio articolato sottile con polso cavo |
| Parametro | Valore |
|---|---|
| Ripetibilità della posizione | ± 0,08 mm (ISO 9283) |
| Precisione del percorso | Ottimizzato per le traiettorie di saldatura ad arco |
Campo di movimento dell'asse
| Asse | Gamma di movimento |
|---|---|
| J1 | ± 370° |
| J2 | ± 260° |
| J3 | ± 458° |
| J4 | ± 400° |
| J5 | ± 360° |
| J6 | ± 900° |
| Asse | Velocità |
|---|---|
| J1 | 195 °/s |
| J2 | 175 °/s |
| J3 | 180 °/s |
| J4 | 360 °/s |
| J5 | 360 °/s |
| J6 | 550 °/s |
