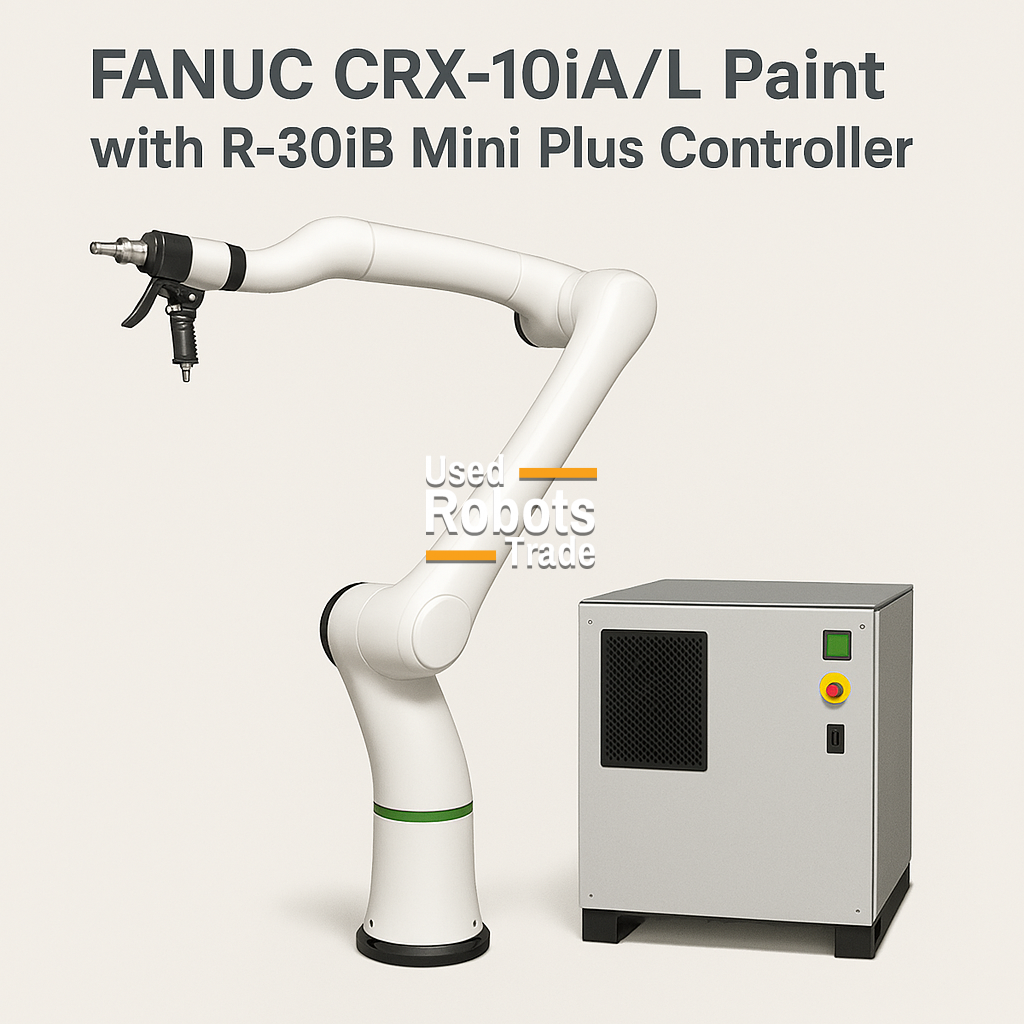

Vernice FANUC CRX 10iA/L
Dettagli robot
Il FANUC CRX-10iA/L Paint è un robot collaborativo per la verniciatura (cobot) sviluppato specificamente per applicazioni di verniciatura, verniciatura a polvere, verniciatura liquida, verniciatura a gel, fibra di vetro e dosaggio . È il primo robot collaborativo FANUC progettato per soddisfare i rigorosi standard antideflagranti per ambienti pericolosi, consentendo un funzionamento sicuro in cabine di verniciatura e impianti di rivestimento. Il robot combina la flessibilità e la facilità d'uso della serie collaborativa CRX con la comprovata tecnologia di automazione della verniciatura di FANUC.
Abbinata al controller R-30iB Mini Plus , la macchina per verniciatura CRX-10iA/L offre installazione compatta, programmazione intuitiva, controllo avanzato del percorso e perfetta integrazione con le apparecchiature di verniciatura e i sistemi di produzione.
Caratteristiche principali della vernice FANUC CRX-10iA/L
- Robot collaborativo a 6 assi
- Progettato specificamente per applicazioni di verniciatura e rivestimento.
- Capacità di carico utile: 10 kg
- Portata massima: 1.418 mm
- Esclusivo movimento di ribaltamento per aree difficili da raggiungere
- Tecnologia di rilevamento della forza interna
- Programmazione tramite trascinamento
- Progettazione antideflagrante per ambienti pericolosi
- Adatto per rivestimenti in polvere, liquidi e gel
- Insegnamento semplice guidato da un manuale
- Ingombro ridotto
- Conformità alle normative ATEX e alla protezione antideflagrante per le applicazioni idonee
- Funzionamento senza manutenzione fino a 8 anni secondo le specifiche FANUC.
Caratteristiche del controller R-30iB Mini Plus
Il controller R-30iB Mini Plus è progettato per applicazioni di robotica collaborativa e offre un controllo del movimento avanzato in un formato compatto.
Caratteristiche hardware
- Ingombro ridotto
- Design leggero
- Processore ad alte prestazioni
- Comunicazione Ethernet integrata
- Connettività USB
- Riduzione dello spazio necessario per l'installazione.
- Compatibilità con alimentatori industriali standard (200–240 V CA)
Funzionalità software
- Programmazione drag-and-drop CRX
- comandi grafici specifici del pennello
- Funzioni di modifica del percorso
- Compatibilità con ROBOGUIDE
- Rilevamento delle collisioni
- Diagnostica integrata
- Funzioni di rilevamento della forza
- Capacità di monitoraggio remoto
Interfaccia operatore
- Ciondolo per l'apprendimento su tablet
- Programmazione grafica intuitiva
- Non è richiesta alcuna conoscenza di programmazione.
- Insegnamento guidato
- Funzionamento tramite touchscreen
- Implementazione rapida per i nuovi utenti
Applicazioni tipiche
Pittura
- Verniciatura di componenti automobilistici
- pittura industriale
- Pittura in piccola serie
- Pittura di produzione ad alta varietà
Verniciatura a polvere
- Rivestimento dei componenti metallici
- Finiture decorative
- Finitura di attrezzature industriali
Erogazione di liquidi
- Primer
- rivestimenti protettivi
- Sigillanti
- Adesivi
Industria della fibra di vetro
- Applicazione del gelcoat
- verniciatura a spruzzo in fibra di vetro
- Produzione di materiali compositi
Rivestimenti speciali
- Rivestimenti anticorrosione
- erogazione di silicone RTV
- Applicazioni di trattamento superficiale
Applicazioni Robot
Scheda tecnica
Specifiche del robot
| Specifiche | Valore | |
|---|---|---|
| Modello di robot | Vernice FANUC CRX-10iA/L | |
| Tipo di robot | Robot per pittura collaborativa | |
| Assi controllati | 6 | |
| Capacità di carico utile | 10 kg | |
| Portata massima | 1.418 mm | |
| Ripetibilità | ±0,05 mm | |
| Peso meccanico | 40–45 kg | |
| Montaggio | Pavimento, parete, soffitto, angolo | |
| Controllore | R-30iB Mini Plus | |
| Operazione collaborativa | SÌ | |
| Rilevamento della forza interna | Standard | |
| Metodo di programmazione | Trascina e rilascia |
Dati relativi ad assi e movimento
| Asse | Tipo di movimento |
|---|---|
| J1 | Rotazione di base |
| J2 | Spalla |
| J3 | Gomito |
| J4 | Rotazione del polso |
| J5 | Lancio del polso |
| J6 | Rotazione del polso |
La pistola a spruzzo CRX-10iA/L utilizza sei assi servoassistiti per generare traiettorie di verniciatura uniformi e mantenere distanze di spruzzatura costanti su superfici complesse.
Caratteristiche prestazionali
| Parametro | Valore | |
|---|---|---|
| Carico utile | 10 kg | |
| Portata | 1.418 mm | |
| Asce | 6 | |
| Ripetibilità | ±0,05 mm | |
| Intervallo di manutenzione | Fino a 8 anni | |
| Rilevamento della forza | integrato | |
| Programmazione | Grafica / Trascina e rilascia |
Dettagli
- Ideale per le aziende che si avvicinano per la prima volta alla robotica.
- Collaborazione sicura tra uomo e robot
- Programmazione e implementazione semplici
- Adatto ad ambienti di verniciatura pericolosi
- Eccellente precisione del percorso per una consistenza del rivestimento.
- Ingombro ridotto del controller e del robot.
- Riduzione dell'esposizione dell'operatore alle sostanze chimiche utilizzate nella verniciatura.
- Qualità del rivestimento migliorata
- Aumento della produttività e della ripetibilità
- Bassi costi di gestione grazie a un design che non richiede manutenzione.
