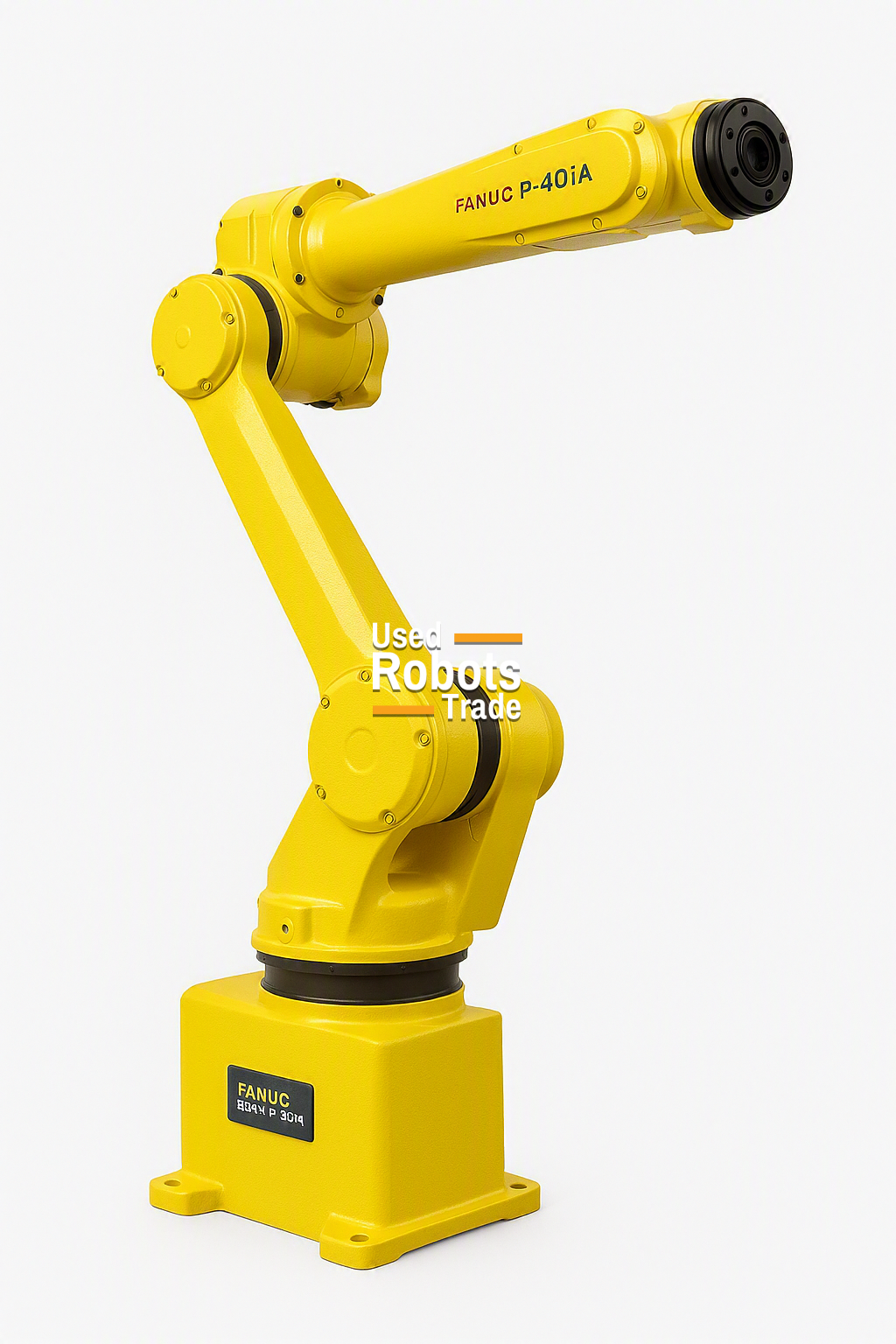

FANUC P40 iA
Dettagli robot
Il FANUC P-40iA è un robot di verniciatura industriale compatto a 6 assi, progettato per applicazioni automatizzate di verniciatura, rivestimento, dosaggio e finitura. Grazie al design sottile del braccio, alle configurazioni di montaggio flessibili e alle certificazioni antideflagranti, è particolarmente adatto per operazioni di verniciatura nel settore automobilistico, motociclistico, della plastica, dei metalli e in ambito industriale in generale. Il robot combina elevata precisione, eccellente capacità di sbraccio e l'affidabile tecnologia servoassistita FANUC.
Vantaggio principale
- Design compatto e leggero
- Capacità di applicazione della vernice ad alta velocità
- Adatto ad ambienti pericolosi (certificato ATEX/FM)
- Molteplici opzioni di montaggio: a pavimento, a parete, ad angolo o capovolto
- Elevata ripetibilità per finiture superficiali di alta qualità.
- Compatibile con i software FANUC PaintTool e PaintPRO.
- Ingombro ridotto della cabina di verniciatura
- Affidabilità FANUC comprovata e bassi requisiti di manutenzione.
-
Controller R-30iB Mate Plus
Il controllore FANUC R-30iB Mate Plus è progettato specificamente per celle robotizzate compatte, pur mantenendo le prestazioni avanzate dei sistemi di controllo FANUC di dimensioni maggiori.
Caratteristiche del controller
Elevate prestazioni di elaborazione
- Architettura CPU più veloce
- Controllo del movimento migliorato
- Cicli di elaborazione del segnale ottimizzati
-
Funzionamento intuitivo
- Interfaccia FANUC iPendant
- Schermo touchscreen ad alta risoluzione
- Programmazione semplificata dei robot
-
Connettività avanzata
- Ethernet/IP
- PROFINET
- DeviceNet
- Supporto per ingressi/uscite digitali e analogici
-
Funzioni di sicurezza
- Sistema di sicurezza a doppio controllo (DCS)
- Monitoraggio della velocità sicura
- Monitoraggio della posizione sicura
- Circuiti di arresto di emergenza
-
Pronti per l'Industria 4.0
- FANUC Zero Down Time (ZDT)
- Diagnostica a distanza
- Raccolta e analisi dei dati
-
Funzioni specifiche della vernice
- integrazione del software PaintTool
- Gestione del cambio di colore
- Controllo del modello di spruzzo
- Controllo dell'atomizzatore
- Monitoraggio della portata
Perché scegliere il FANUC P-40iA?
-
Il FANUC P-40iA è uno dei robot di verniciatura più versatili della sua categoria. Le sue dimensioni compatte, la protezione IP67, la certificazione antideflagrante e l'integrazione con il controller R-30iB Mate Plus lo rendono ideale per i produttori che cercano una qualità di verniciatura superiore, una riduzione dell'overspray e un'automazione efficiente in celle di verniciatura compatte.
Applicazioni Robot
| Specifiche | Valore |
|---|---|
| Tipo di robot | Robot di verniciatura a 6 assi |
| Capacità di carico utile | 5 kg |
| Portata massima | 1.300 mm |
| Ripetibilità | ±0,03 mm |
| Peso meccanico | 110 kg |
| Opzioni di montaggio | Pavimento, Angolo, Parete, Invertito |
| Valutazione di protezione | IP67 |
| Certificazione per aree pericolose | Approvato ATEX / FM |
| Temperatura di esercizio | da 0 °C a 45 °C |
Prestazioni dell'asse
| Asse | Gamma di movimento | Velocità massima |
|---|---|---|
| J1 | ±180° | 220°/s |
| J2 | +140° / -115° | 190°/s |
| J3 | +283° / -140° | 240°/s |
| J4 | ±190° | 450°/s |
| J5 | ±120° | 450°/s |
| J6 | ±360° | 720°/s |
Sistema motore
| Componente | Tecnologia | |
|---|---|---|
| Azionamenti dell'asse | Servomotori CA FANUC | |
| Controllo del movimento | Controllo servo digitale | |
| Feedback sulla posizione | Codificatori ad alta risoluzione | |
| Tipo di unità | Azionamento servo completamente elettrico | |
| Integrazione del controller | FANUC R-30iB Mate Plus |
Caratteristiche del nuoto
| Parametro | Valore |
|---|---|
| J4 Momento ammissibile | 11,9 Nm |
| J5 Momento ammissibile | 11,9 Nm |
| J6 Momento ammissibile | 6,7 Nm |
| Inerzia J4 | 0,3 kg·m² |
| Inerzia J5 | 0,3 kg·m² |
| J6 Inerzia | 0,1 kg·m² |
Applicazioni tipiche
Pittura industriale
- Componenti della carrozzeria automobilistica
- Serbatoi di carburante per motociclette
- Componenti in plastica
- Involucri metallici
Processi di rivestimento
- Verniciatura a polvere
- rivestimenti protettivi
- Trattamenti anticorrosione
Applicazioni di erogazione
- Sigillanti
- Adesivi
- Trattamenti superficiali
Finitura generale
- Pittura decorativa
- finitura dei beni di consumo
- rivestimento di attrezzature industriali
