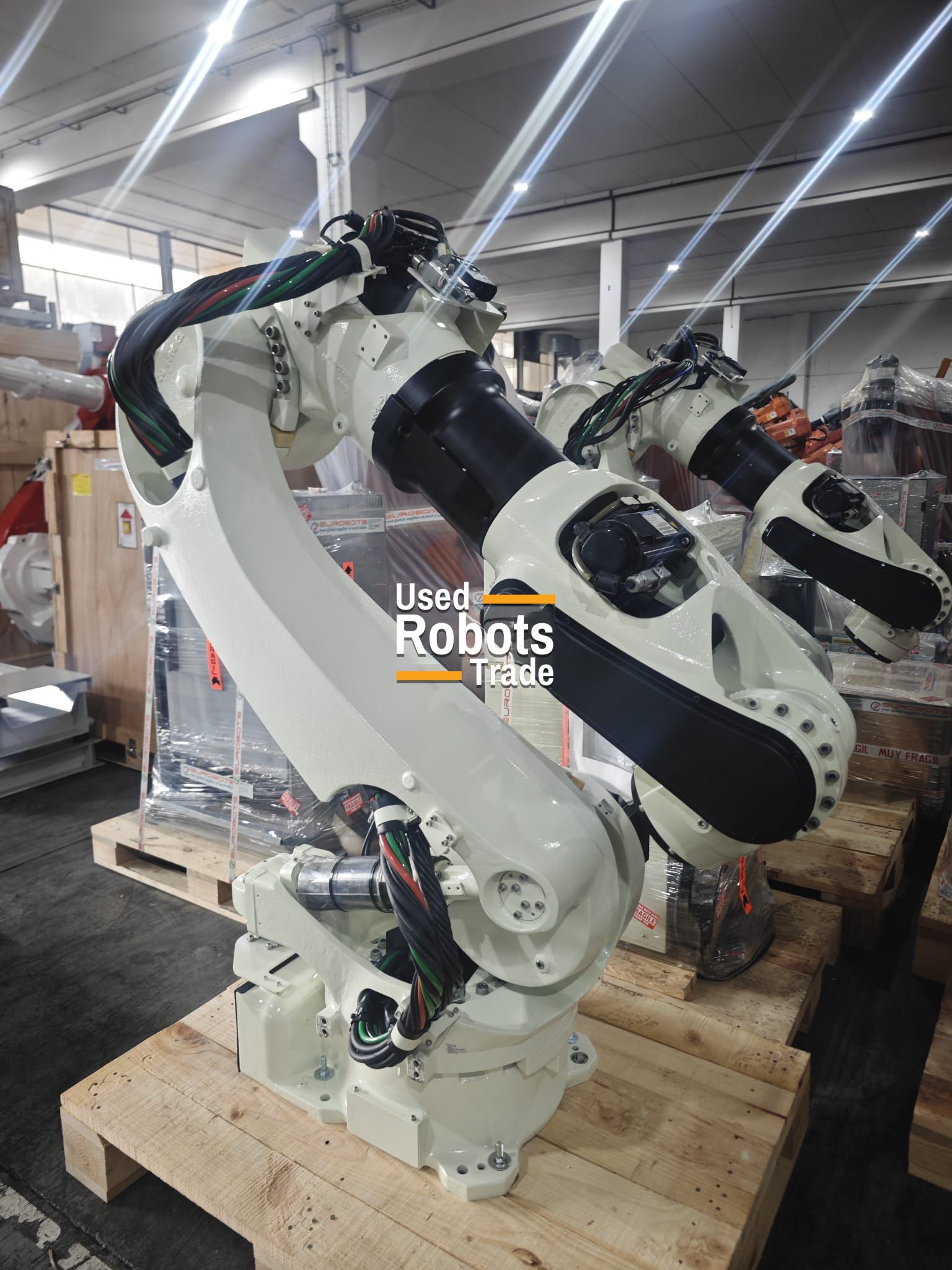

Kawasaki BX200L

Dettagli robot

Il robot Kawasaki BX200L è progettato per eseguire saldature a punti ad alta velocità utilizzando motori per impieghi gravosi. Il suo movimento sequenziale è ottimizzato da pistole di saldatura servoassistite, che migliorano accelerazione e decelerazione, con conseguenti tempi di ciclo brevi e produttività elevata. Inoltre, il suo design compatto e il braccio sottile consentono un'installazione efficiente in applicazioni "ad alta densità", rendendolo adatto all'uso con pistole di saldatura di grandi dimensioni.

Controllore E

I controller E sono controller compatti, affidabili e ad alte prestazioni dotati di tecnologia CPU avanzata che massimizza la produttività e il controllo del percorso. Supportano un'ampia gamma di applicazioni industriali, grazie alla tecnologia Kawasaki AS, che utilizza un linguaggio di programmazione per il controllo sequenziale. Inoltre, consentono l'espansione fino a 10 assi esterni, fornendo un controllo totale fino a 16 assi. Il loro design modulare e il cablaggio ridotto facilitano la manutenzione e la diagnostica.

• Ideale per la distribuzione della tensione di alimentazione primaria in varie regioni.
• Maggiore capacità di espansione.
• Struttura chiusa con sistema di raffreddamento indiretto.
• Sistema servo digitale.
• Canali I/O: 32 (max. 128).

Applicazioni Robot

• Stampaggio
• Carico e scarico dei pezzi
• Lavorazione
• Manipolazione di parti
• Lucidatura
• Saldatura ad arco
• Saldatura a punti
• Pallettizzazione
• Misurazione
• Taglio laser
• Saldatura laser Nd-Yag
• Incollaggio - Incollaggio adesivo
• Assemblaggio di parti
• Saldatura a punti
• Taglio al plasma
• Saldatura a punti

Specifiche principali

Carico massimo del robot: 200 kg
Numero di assi: 6
Sbraccio orizzontale massimo: 2.597 mm
Sbraccio verticale massimo: 3.420 mm
Ripetibilità: ± 0,2 mm
Controllore: E32

Gamma di movimento (°)

Asse JT1: ±160°
Asse JT2: +76°/-60°
Asse JT3: +90°/-75°
Asse JT4: ±210°
Asse JT5: ±125°
Asse JT6: ±210°

Velocità massima (°/s)

Asse JT1: 105°/s
Asse JT2: 90°/s
Asse JT3: 100°/s
Asse JT4: 120°/s
Asse JT5: 120°/s
Asse JT6: 200°/s
