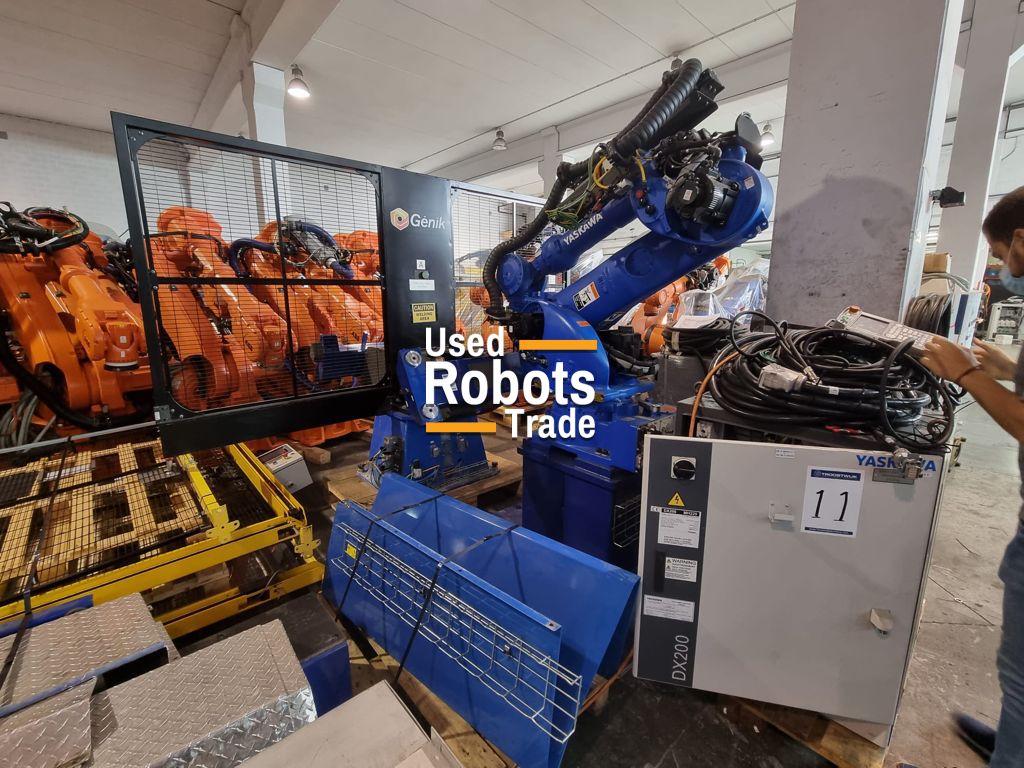

MOTOMAN YASKAWA MH225 ROBOT COMPATTO

Dettagli robot

Robot ad alta velocità MH225 con un profilo del polso sottile per accedere a spazi difficili da raggiungere, la sua capacità di carico ottimale rende il robot ideale per un'ampia varietà di applicazioni. La sua piccola base è ideale per il montaggio a terra sfruttando al massimo lo spazio e consentendo di lavorare con un raggio di interferenza minimo.

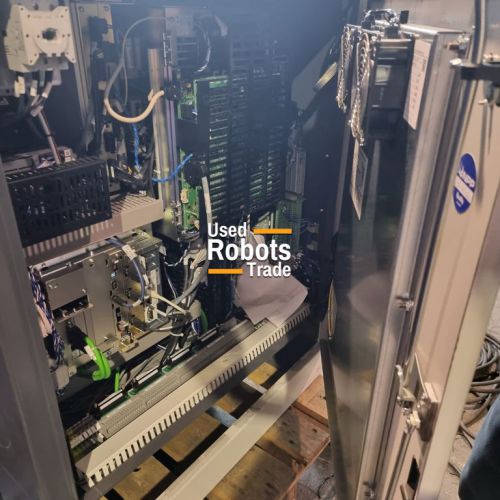

Controllore DX200

DX200 è uno dei controller di architettura di sistema robusti di elevata affidabilità ed efficienza a livello di sistema per le celle di lavoro robotiche. Varietà di connessioni di rete bus di campo. Le zone di interferenza dinamica proteggono il braccio del robot e forniscono una prevenzione avanzata delle collisioni. Consente fino a tre assi ausiliari/esterni e può essere montato a distanza. fornisce:

Flessibilità applicativa.
Alta produttività.
Costi di integrazione minimi.
Flessibilità applicativa.
Maggiore affidabilità ed efficienza energetica.
Capacità di manutenzione migliorata, tempo medio di riparazione ridotto (MTTR).
Categoria 3 Performance Level Functional Safety Unit (FSU).
Controllo di più robot fino a 8 robot/72 assi con movimento sincronizzato tra i dispositivi.
Il controllo avanzato del movimento del robot (ARM) offre un'elevata produttività e pianificazione della traiettoria.

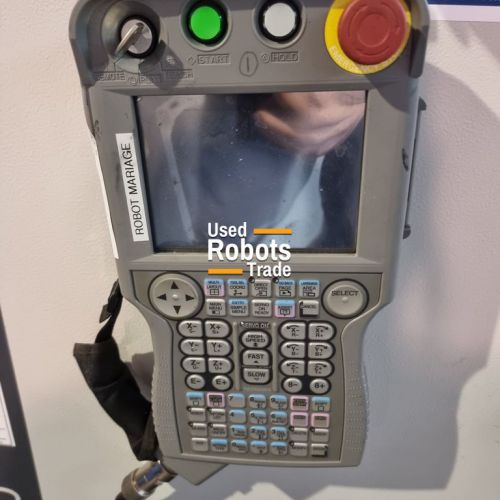

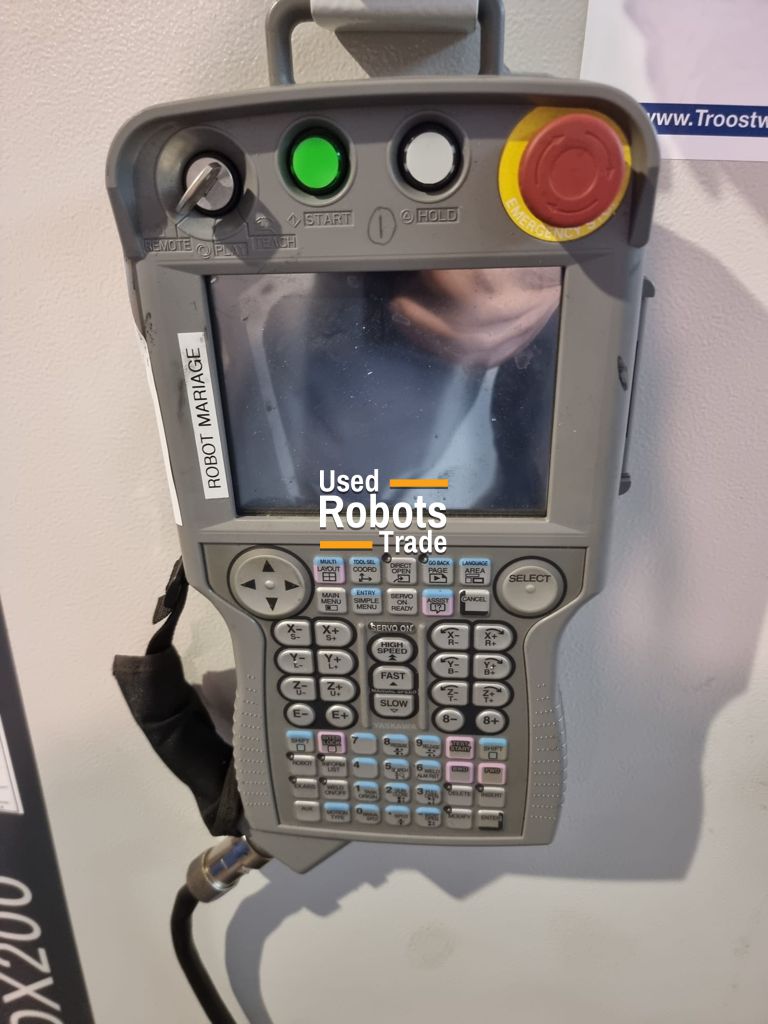

Sospensione piccola e leggera con touch screen a colori di programmazione Windows® CE con molteplici possibilità di visualizzazione delle finestre.

Applicazioni Robot

• Stampaggio
• Carico e scarico dei pezzi
• Lavorazione
• Manipolazione di parti
• Pallettizzazione
• Misurazione
• Assemblaggio di parti

Specifiche principali

Carico massimo del robot: 225 kg
Numero di assi: 6
Sbraccio orizzontale massimo: 2.702 mm
Sbraccio verticale massimo: 3.393 mm
Ripetibilità: ±0,2 mm
Controllore: DX200

Gamma di movimento (°)

Asse S: ±180°
Asse L: +76°/- 60°
Asse U: +90°/-147°
Asse R: ±360°
Asse B: ±125 °
Asse T: ±360°
