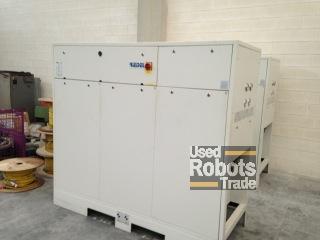

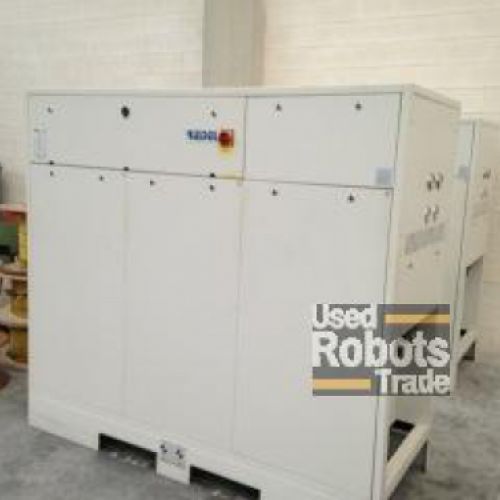

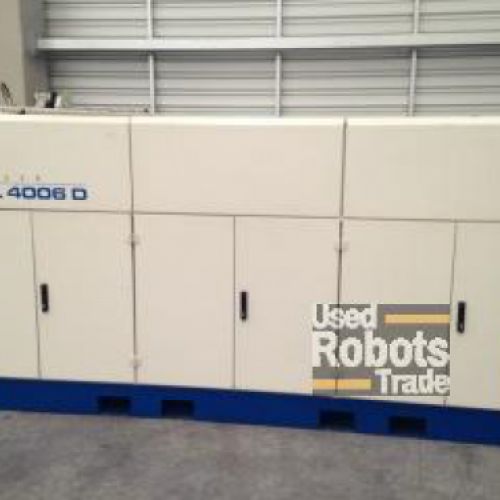

Trumpf/Laserline/Raycus Trumpf HL 4006D

Dettagli robot

Anno 2004. Nd: laser allo stato solido YAG, potenza 4000W.

I laser a stato solido TRUMPF cw hanno potenze laser fino a 5 kilowatt e una qualità del raggio migliore di 25 mm · mrad. La potenza dichiarata è garantita sul pezzo in condizioni peggiori. I cavi flessibili della luce laser portano il raggio alle postazioni di lavoro fino a una distanza di 100 metri. L'integrazione nelle linee di produzione insieme ai robot è semplice e veloce. Con i laser cw è possibile la saldatura di materiali altamente riflettenti come alluminio e rame.

Cavo luce laser (micrometri): 600

6 cavità

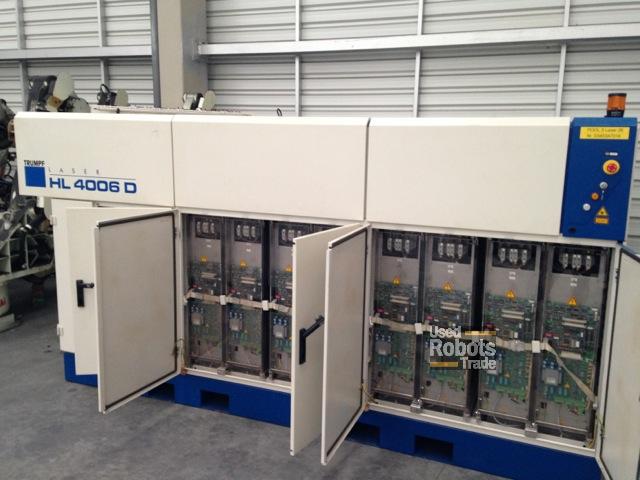

Il sistema laser HL 4006D è composto da:

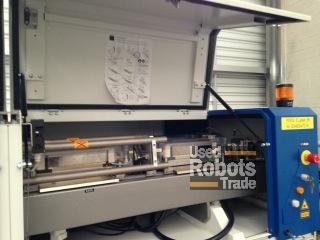

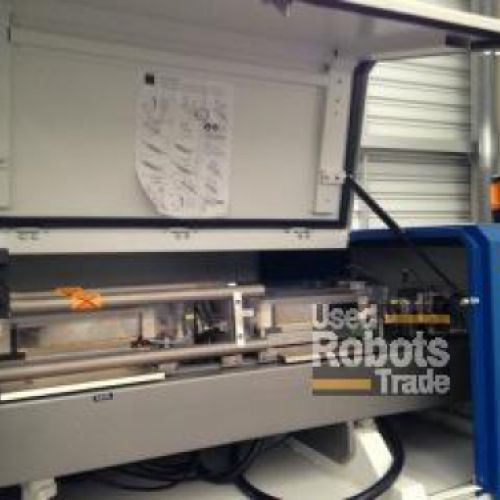

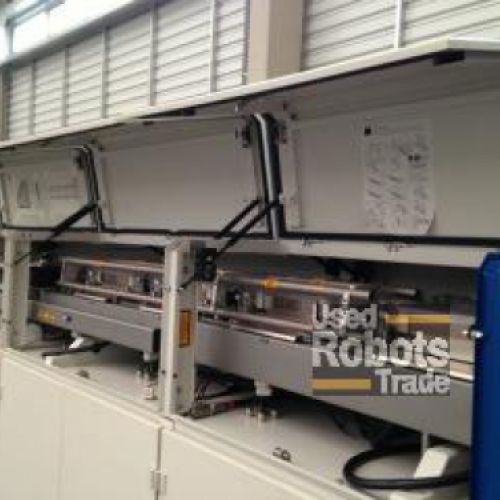

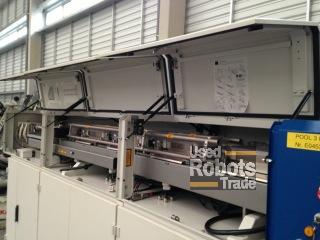

1) Sistema ottico e laser HL 4006D

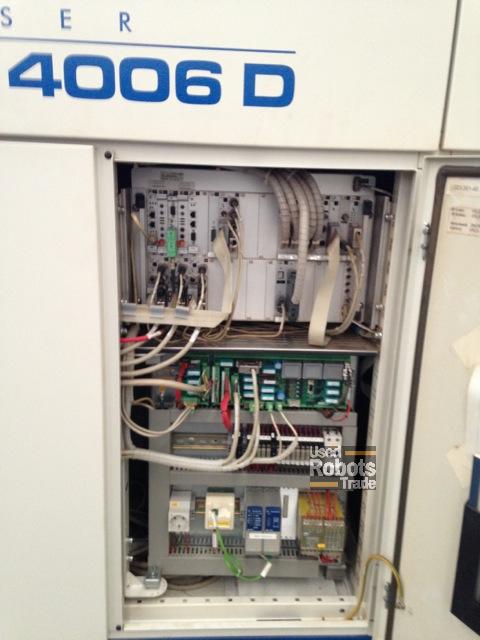

2) Controllo

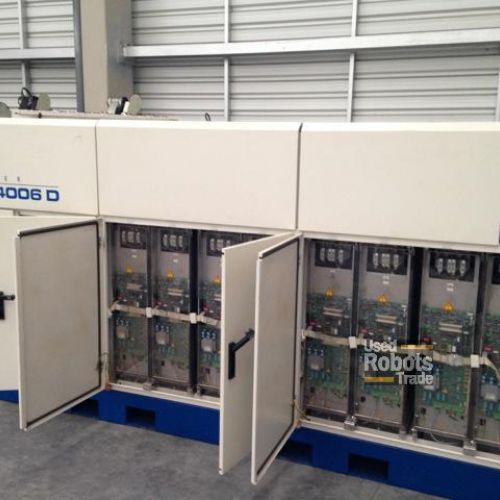

3) Moduli di alimentazione - collegamento di alimentazione esterna

4) Ingresso alimentazione lampade

5) Rigenerazione

6) Fibra ottica

7) Sistemi ottici di lavorazione BEO - torce (c'è una torcia per ogni applicazione. La torcia esterna è per la saldatura di lamiere da 1 mm)

Puoi sempre acquistare la torcia specifica per la tua applicazione; saldatura, taglio, aggraffatura, trattamento superficiale del metallo)

8) Computer con software WINLAS per il controllo dei parametri.

9) Pannello di controllo

Specifiche tecniche:

Max. potenza di uscita [W]: 5400

Potenza nominale del laser [W]: 4000

Qualità del raggio [mm.mrad]: 25

Cavo luce laser [micrometri]: 600

Potenza assorbita nominale [KW]: 125

Collegamento elettrico: 315 A

Potenza assorbita nominale a 15ºC di temperatura in ingresso: 15 m3 / h

Intervallo di temperatura dell'acqua di raffreddamento in ºC: 22

Peso: 1500 kg

Dimensioni LXHXP [mm]: 3200 x 1700 x 1250

Temperatura ambiente: 10-40
